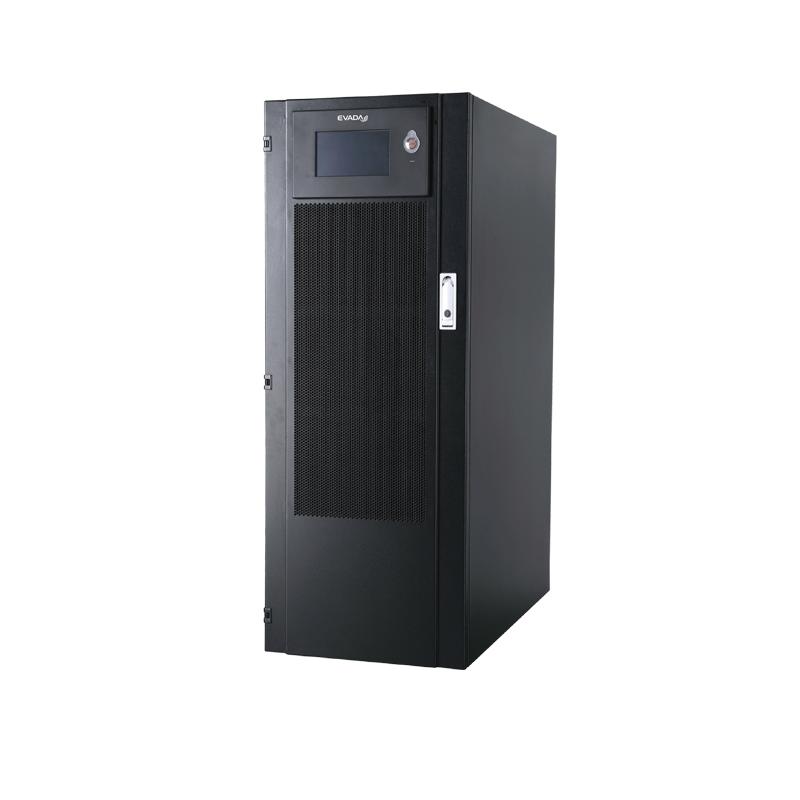

Propoweress DTH 33 ซีรีส์แปลงไฟแบบออนไลน์คู่ เป็นเครื่องสำรองไฟแบบสามเฟส 3:3 ที่มีช่วงความจุตั้งแต่ 10KVA ถึง 200kVA ใช้เทคโนโลยีควบคุม DSP ที่ทันสมัยและการออกแบบแบบ N+X redundancy เพิ่มประสิทธิภาพและเพิ่มความน่าเชื่อถือของระบบ ด้วยประสบการณ์การใช้งานที่เป็นมิตร จึงมีการออกแบบที่ใช้งานง่าย เข้าถึงด้านหน้าได้อย่างสมบูรณ์เพื่อความสะดวกในการซ่อมบำรุงและใช้งานง่าย ด้วยคุณสมบัติการประหยัดพลังงานของตัวประกอบกำลังไฟฟ้าสูงและการทำงานในโหมด ECO ซีรีส์ DTH จึงเป็นตัวเลือกที่คุ้มค่าและหลากหลายในอุตสาหกรรมและการใช้งาน จึงนิยมใช้กันอย่างแพร่หลายในห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล ศูนย์จัดการเครือข่าย โทรคมนาคม เครื่องมือวัดความแม่นยำ ธนาคาร และอื่นๆ
เทคโนโลยีขั้นสูง
แรงดันไฟฟ้าขาเข้ากว้าง
การตรวจจับอัตโนมัติ 50/60Hz
การแก้ไขปัจจัยกำลังไฟฟ้าอินพุต
การประมวลผลสัญญาณดิจิตอลความเร็วสูง 32 บิต DSP
ฟังก์ชั่นทดสอบโหลดตัวเองโดยไม่ต้องโหลด
ฟังก์ชันขนาน N+X
ใช้งานร่วมกับแบตเตอรี่ลิเธียมได้
ความยืดหยุ่นที่โดดเด่น
การกำหนดค่าแบตเตอรี่ที่ปรับได้: 30-44 หน่วย
เครื่องกำเนิดไฟฟ้าที่เข้ากันได้
จอแสดงผลที่ครอบคลุมเพื่อการตรวจสอบที่ง่ายดาย
ฟังก์ชั่นสตาร์ทเย็น
หม้อแปลงแยกเอาต์พุตเป็นตัวเลือก
ประสิทธิภาพสีเขียว
โหมด ECO เพื่อการประหยัดพลังงาน
อินพุต PF ≥ 0.99@โหลด 100%

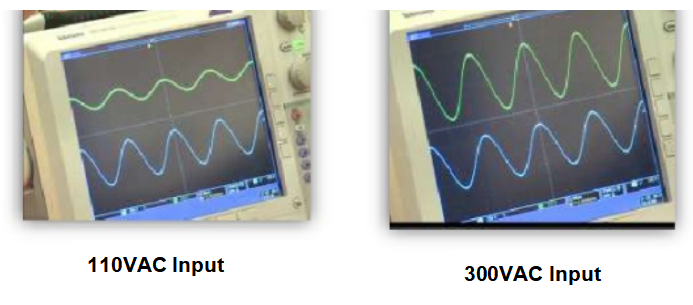

ช่วงแรงดันไฟฟ้าขาเข้า: 110-300VAC
ช่วงความถี่อินพุต: 40Hz-70Hz
ใช้งานร่วมกับเครื่องปั่นไฟดีเซลหลายประเภท

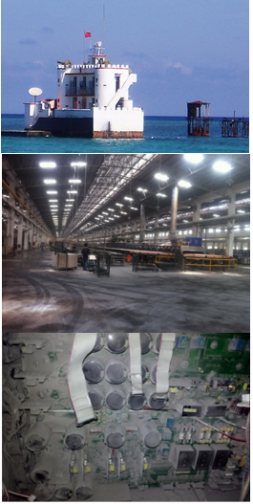

2. เหมาะสำหรับสภาพแวดล้อมที่รุนแรงของการใช้งานที่แตกต่างกัน

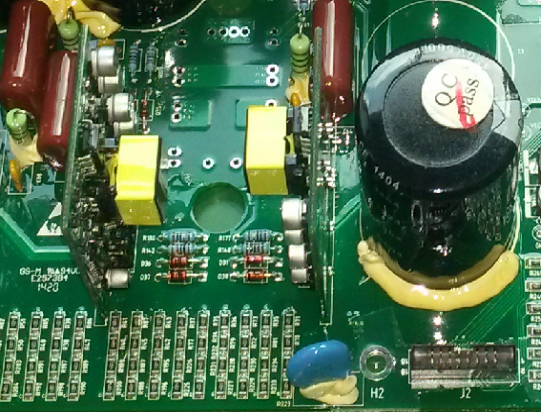

แผงวงจร PCB ทั้งหมดเคลือบด้วยสีป้องกันภายใต้สภาวะการทำงานต่างๆ

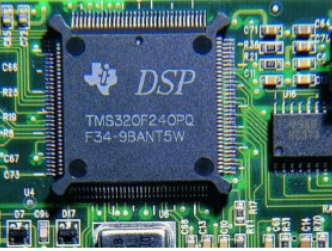

DSP ความเร็วสูงที่ใช้ในวงจรหลัก
DSP มีการควบคุมด้วยความเร็วสูงและความแม่นยำสูง ช่วยเพิ่มความน่าเชื่อถือ ความยืดหยุ่น และความเสถียรของการควบคุมระบบ
4. การบำรุงรักษาง่าย

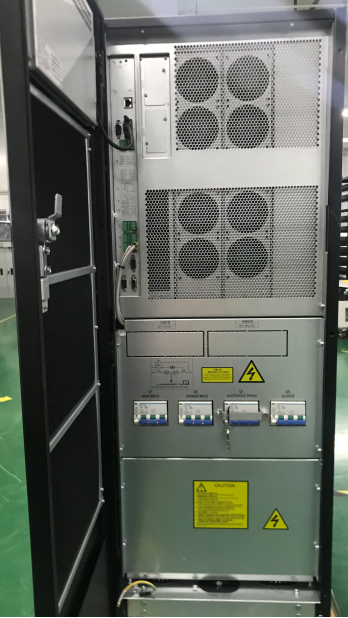

เบรกเกอร์วงจรอินพุตหลัก เบรกเกอร์วงจรบายพาส เบรกเกอร์วงจรเอาต์พุต และเบรกเกอร์วงจรบายพาสสำหรับบำรุงรักษา ถูกรวมเข้าด้วยกัน ง่ายต่อการตรวจสอบและบำรุงรักษา

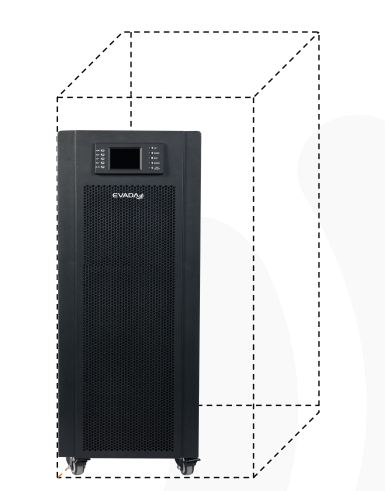

ขนาดเล็กและความจุขนาดใหญ่ ประหยัดพื้นที่ 75%
ผลงาน
|
แบบอย่าง |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
ความจุ |
10 กิโลโวลต์แอมแปร์ |
20 กิโลโวลต์แอมแปร์ |
30 กิโลโวลต์แอมแปร์ |
40 กิโลโวลต์แอมแปร์ |
50 กิโลโวลต์แอมแปร์ |
60 กิโลโวลต์แอมแปร์ |
80 กิโลโวลต์แอมแปร์ |
100 กิโลโวลต์แอมแปร์ |
120 กิโลโวลต์แอมแปร์ |
160 กิโลโวลต์แอมแปร์ |
200 กิโลโวลต์แอมแปร์ |
|
|
ป้อนข้อมูล |
||||||||||||
|
แรงดันไฟฟ้าที่กำหนด |
380Vac (3 เฟส+N) |
|||||||||||
|
ช่วงแรงดันไฟฟ้า |
304Vac ～ 478Vac - แรงดันไฟฟ้าสาย - โหลดเต็ม - 304Vac ～ โหลด 228Vac (แรงดันไฟฟ้าสาย) ลดระดับเชิงเส้นจาก 100% เป็น 80% |
|||||||||||
|
ช่วงความถี่ |
40เฮิรตซ์ ~ 70เฮิรตซ์ |
|||||||||||
|
ปัจจัยกำลัง |
≥ 0.99@100% โหลด - ≥ 0.98@50% ของโหลด |
|||||||||||
|
ทีเอชดี |
ทีเอชดีไอ ＜ 3 - โหลดเชิงเส้น 100% - ทีเอชดีไอ ＜ 5 - โหลดไม่เชิงเส้น 100% - |
|||||||||||
|
เอาท์พุตอินเวอร์เตอร์ |
||||||||||||
|
แรงดันขาออก |
380/400/415Vac (3เฟส+N) - 220/230/240Vac(เฟส+N) |
|||||||||||
|
ความแม่นยำของแรงดันไฟฟ้า |
±1 - @โหลดสมดุล - ±5 - @ไม่สมดุล |
|||||||||||
|
การบิดเบือนรูปคลื่นแรงดันไฟฟ้า |
THDu≤2 - โหลดเชิงเส้น 100% - THDu≤4 - โหลดไม่เชิงเส้น - |
|||||||||||
|
ปัจจัยกำลัง |
0.9 - 1 ตัวเลือก - |
|||||||||||
|
ช่วงความถี่ (ช่วงการซิงโครไนซ์) |
±2เฮิรตซ์ - ตั้งค่าได้) - ±0.5เฮิรตซ์ - ±1เฮิรตซ์ - ±3เฮิรตซ์ - ตั้งค่าได้ - |
|||||||||||
|
ช่วงความถี่ (โหมดแบตเตอรี่) |
50 เฮิรตซ์ ± 0.1 เฮิรตซ์ หรือ 60 เฮิรตซ์ ± 0.1 เฮิรตซ์ |
|||||||||||
|
โอเวอร์โหลด |
＜ 105 - ลอน จีรัน; ＜ 110 - 6 0 นาที; 110 ～ 125 - ประเมิน โหลด d - โลอา d 10 นาที; ＞ 125 ～ 150 - ประเมิน โหลด d - โหลด 1 นาที; ＞ 150 - 200 มิลลิวินาที |
|||||||||||
|
ปัจจัยยอด |
3:1(สูงสุด) |
|||||||||||
|
การสลับ เวลา |
แบตเตอรี่เมนพาวเวอร์ |
0 มิลลิวินาที |
||||||||||
|
อินเวอร์เตอร์บายพาส |
1 มิลลิวินาที (ความล้มเหลวในการล็อกเฟส เกิดการขัดจังหวะ <2 มิลลิวินาที) |
|||||||||||
|
อินเวอร์เตอร์ อีโค |
<2 มิลลิวินาที |
|||||||||||
|
ประสิทธิภาพ |
||||||||||||
|
โหมดอินเวอร์เตอร์ |
≥95% |
|||||||||||
|
โหมด ECO |
≥99% |
|||||||||||
|
แบตเตอรี่ |
||||||||||||
|
พิมพ์ |
กรดตะกั่วหรือลิเธียม |
|||||||||||
|
ตัวเลข |
32 - 30 ~ 44 - ±15~±22 - (ตั้งค่าได้) |
|||||||||||
|
กระแสไฟชาร์จ |
ความจุ* 15%/N/12 - N=±15-22 - |
|||||||||||
|
แรงดันไฟในการชาร์จ |
± 13.65Vdc * กระแสไฟฟ้า ± 1% - N=±15-22 - |
|||||||||||
|
ทางกายภาพ |
||||||||||||
|
ขนาด กว้างxลึกxสูง(มม.) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010x600x2000 |
|||||||
|
น้ำหนักสุทธิ (กก.) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
สิ่งแวดล้อม |
||||||||||||
|
อุณหภูมิในการทำงาน |
อายุการใช้งานแบตเตอรี่ 0~ 40°C จะสั้นลงเมื่ออุณหภูมิ> 25°C |
|||||||||||
|
ความชื้นสัมพัทธ์ |
0~95% ไม่มีการควบแน่น |
|||||||||||
|
ระดับความสูง |
1,000 เมตรไม่มีการลดระดับ ＞1,000 เมตรลดระดับ 1% ทุกๆ 100 เมตร |
|||||||||||
|
เสียงรบกวน |
≤60dB (A) @ 1 เมตร |
|||||||||||
|
การจัดการ |
||||||||||||
|
อัจฉริยะ RS-232/RS-485 |
รองรับ Windows® 2000/2003/XP/Vista/2008 - วินโดวส์® 7/8/10 - ลินุกซ์และแมค |
|||||||||||
|
SNMP เสริม |
รองรับการจัดการพลังงานโดยผู้ดูแลระบบ SNMP และเว็บเบราว์เซอร์ |
|||||||||||
เคสสินค้า 1
คดีในสำนักงานความมั่นคงสาธารณะในมณฑลส่านซี
รุ่น Propoweress: DTH33-30KL
โหลด - ห้องศูนย์ข้อมูล
