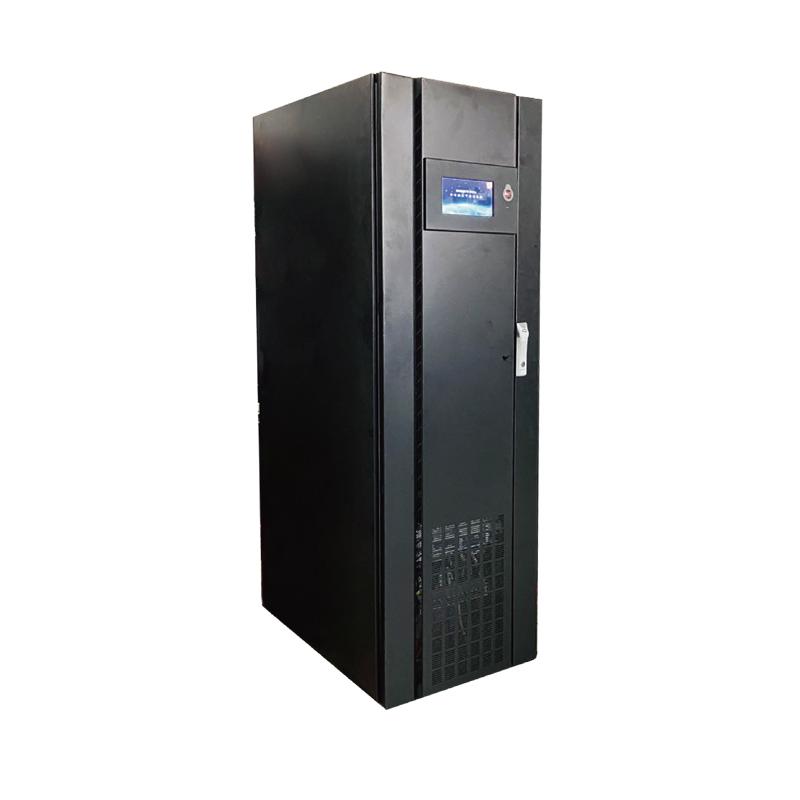

เครื่องสำรองไฟ Propoweress รุ่น HQ33 กำลังไฟฟ้าปานกลาง/สูง เป็นไปตามมาตรฐาน 'Military-Grade' เพื่อรับประกันความน่าเชื่อถือและความทนทานของผลิตภัณฑ์ ขณะเดียวกัน Propoweress นำเสนอดีไซน์กะทัดรัดเพื่อลดการใช้พื้นที่ เครื่องสำรองไฟรุ่น HQ33 ถูกใช้อย่างกว้างขวางในอุตสาหกรรมสนับสนุน สภาพแวดล้อมที่รุนแรง และการใช้งานในสภาพแวดล้อมทางไฟฟ้าที่ซับซ้อน เช่น โครงการปิโตรเคมี โรงงานผลิต ทางรถไฟ โรงพยาบาล สำนักงานรัฐบาล โครงการทางทหาร เป็นต้น
เรเลียบ
ความสามารถ
การออกแบบ DSP+CPLD
N+1 พัดลมสำรอง ระบบระบายความร้อนความเร็วแปรผัน
อินเวอร์เตอร์ IGBT พร้อมหม้อแปลงแยกเอาต์พุต
ความสามารถในการรับน้ำหนักไม่สมดุล 100%
ฟังก์ชั่นสตาร์ทเย็น
ความยืดหยุ่นและประสิทธิภาพสูง
เอาท์พุต PF = 0.9
THDi ต่ำมาก (ตัวเลือก)
สูงสุด 8 หน่วยขนาน
การใช้พื้นที่ขั้นต่ำ
การกำหนดค่าแบตเตอรี่แบบยืดหยุ่น: 29-34 หน่วย
การจัดการแบตเตอรี่อัจฉริยะ E-BAT
พอร์ตการสื่อสาร RS232/RS485, SNMP เป็นตัวเลือก
ฟังก์ชั่นการป้องกันที่ครอบคลุม
ฟังก์ชั่นการวินิจฉัยตนเองเพื่อหลีกเลี่ยงความผิดพลาดเมื่อเปิดเครื่อง
ระบบป้องกันไฟกระชาก/ไฟเกิน/ไฟฟ้าลัดวงจร/อุณหภูมิเกิน/แบตเตอรี่/แรงดันไฟโหลด
สวิตช์อินพุต เอาท์พุต บายพาส และการบำรุงรักษามาตรฐาน
การตรวจจับสวิตช์อัจฉริยะ การป้องกันเชิงรุก

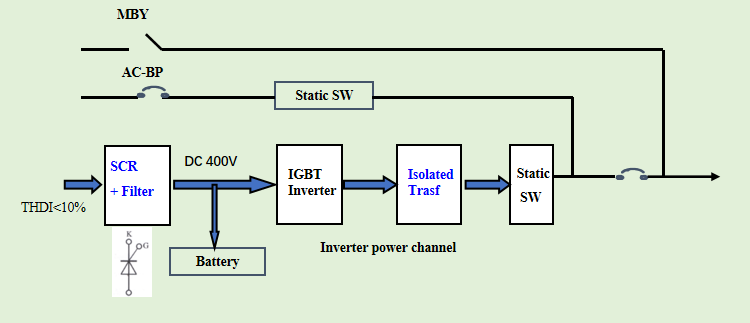

การออกแบบ “LF&LV” ความน่าเชื่อถือที่สูงขึ้น
ซีรีส์ HQ33 ใช้วงจรเรียงกระแสความถี่ SCR (50Hz) และหม้อแปลงแยกเอาต์พุตในตัว (พร้อมฟังก์ชันบูสต์แยก) ส่งผลให้สามารถเชื่อมต่อแบตเตอรี่เข้ากับบัส UPS ได้โดยตรงโดยไม่ต้องใช้ DC/DC และแรงดันไฟฟ้า DC ภายในอยู่ที่ 400V หม้อแปลงเอาต์พุตสามารถรองรับไฟกระชากและสัญญาณรบกวนทางไฟฟ้าจากโหลดได้เป็นอย่างดี LF และ LV เหล่านี้ช่วยเพิ่มความน่าเชื่อถือของระบบได้อย่างมาก

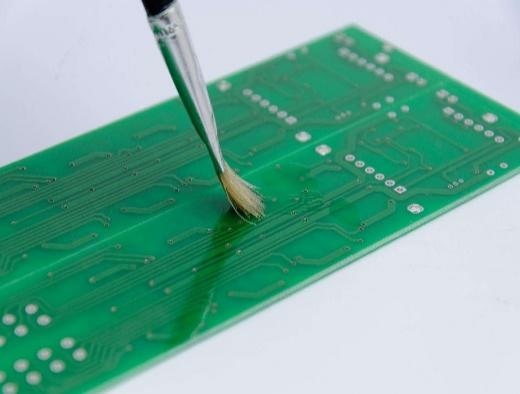

การเคลือบคอนฟอร์มัล PCB
การเคลือบแบบคอนฟอร์มัลสามารถปกป้องแผงวงจรพิมพ์ (PCB) จากฝุ่น ความชื้น และสารกัดกร่อนอื่นๆ ได้เป็นอย่างดี การเคลือบแบบนี้ช่วยเพิ่มความทนทานและเสถียรภาพของวงจรไฟฟ้าและส่วนประกอบต่างๆ อย่างมาก ทำให้ HQ33 เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง เช่น อุตสาหกรรมน้ำมันและก๊าซ โครงการริมทะเล และอื่นๆ

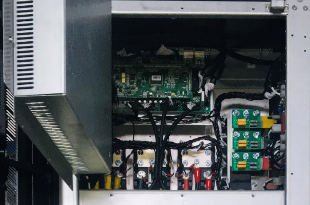

คณะรัฐมนตรี PCBA อิสระ
Evada ออกแบบตู้ PCBA แบบอิสระที่พิเศษมาก การออกแบบดังกล่าวสามารถป้องกันการรบกวนคลื่นแม่เหล็กไฟฟ้า (EMC) ได้อย่างมีประสิทธิภาพ ซึ่งทำให้ UPS ทำงานได้อย่างสมบูรณ์แบบแม้ในสภาพแวดล้อมทางไฟฟ้าและสนามแม่เหล็กที่ซับซ้อน เช่น การใช้งานในโรงพยาบาล โรงไฟฟ้า และโรงงานผลิต เป็นต้น

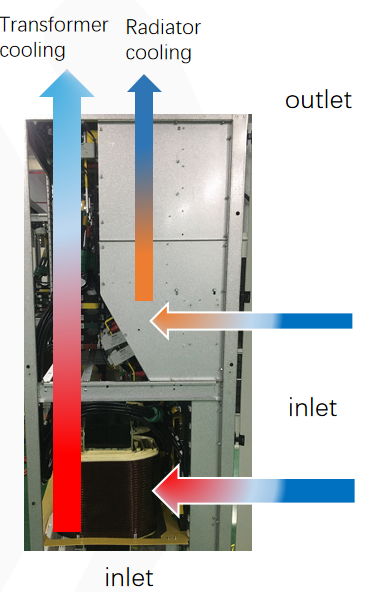

อุโมงค์ระบายความร้อนอิสระคู่
HQ33 นำเสนอการออกแบบอุโมงค์ระบายความร้อนแบบอิสระสองทาง อุโมงค์หนึ่งสำหรับระบายความร้อนหม้อแปลง อีกอุโมงค์หนึ่งสำหรับระบายความร้อนหม้อน้ำและ PCBA การออกแบบแบบนี้จะช่วยเพิ่มประสิทธิภาพการระบายความร้อนสูงสุด และปกป้อง PCBA และชิ้นส่วนที่บอบบางอื่นๆ จากความร้อนและฝุ่นละออง

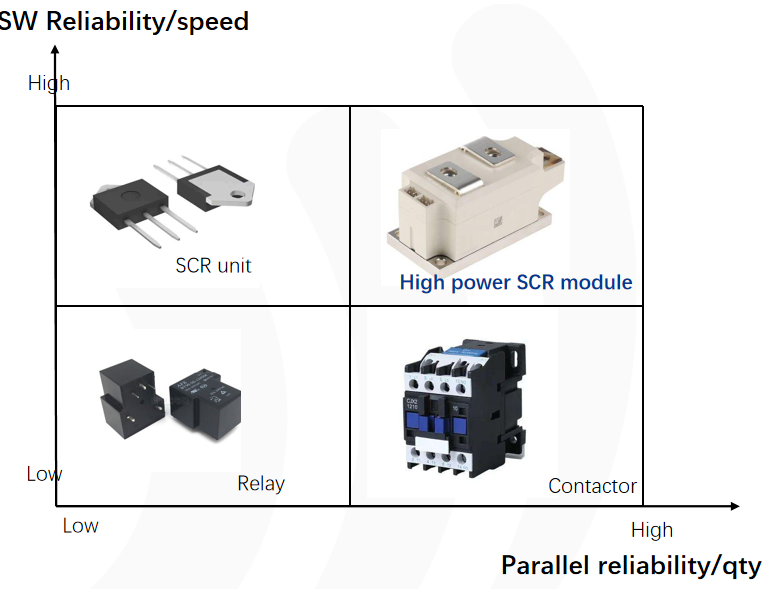

UPS HQ33 ใช้โมดูล SCR กำลังสูง เมื่อเปรียบเทียบกับหน่วย SCR ขนาดเล็กแบบดั้งเดิม รีเลย์ หรือหน้าสัมผัส โมดูล SCR กำลังสูงมีข้อได้เปรียบมากมาย เช่น ความเร็วในการสลับที่เร็วกว่า ความน่าเชื่อถือในการสลับที่สูงขึ้น ประสิทธิภาพการทำงานแบบขนานที่ดีขึ้น และความยืดหยุ่นของแบบขนานที่สูงกว่า
การควบคุมแบบผสม “1+1”
ในด้านฮาร์ดแวร์ HQ33 ใช้ DSP+CPLD เพื่อรับประกันการทำงานของ UPS ด้วยความเร็วสูงและความแม่นยำสูง ในด้านซอฟต์แวร์ HQ33 ได้นำระบบควบคุมแบบลูปคู่และระบบควบคุมการชดเชยฮาร์มอนิกมาใช้ ซึ่งช่วยให้มั่นใจได้ว่าระบบทำงานได้อย่างมีประสิทธิภาพและมีเสถียรภาพ ส่งผลให้ HQ33 มีค่า THDV ต่ำกว่า 2%
อินเทอร์เฟซที่เป็นมิตรต่อผู้ใช้

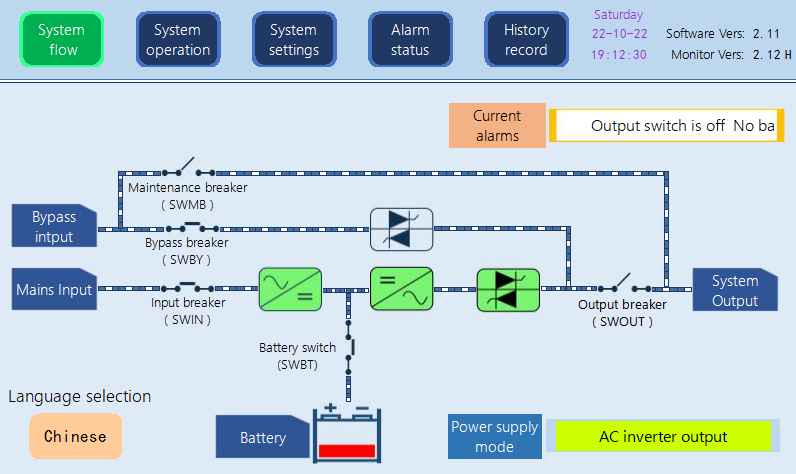

HQ33 มาพร้อมหน้าจอสัมผัสขนาด 7 นิ้ว ดีไซน์หน้าจอสัมผัสขนาดใหญ่แสดงสถานะไดนามิกของสวิตช์ 4 ตัว สถานะการทำงาน สถานะโหลด สถานะไฟหลัก และสถานะแบตเตอรี่ของ UPS บนหน้าจอได้อย่างชัดเจน ช่วยให้ผู้ใช้สามารถตรวจสอบสถานะการทำงานของเครื่องและการเปลี่ยนแปลงของสภาพแวดล้อมการใช้งานได้ตลอดเวลา

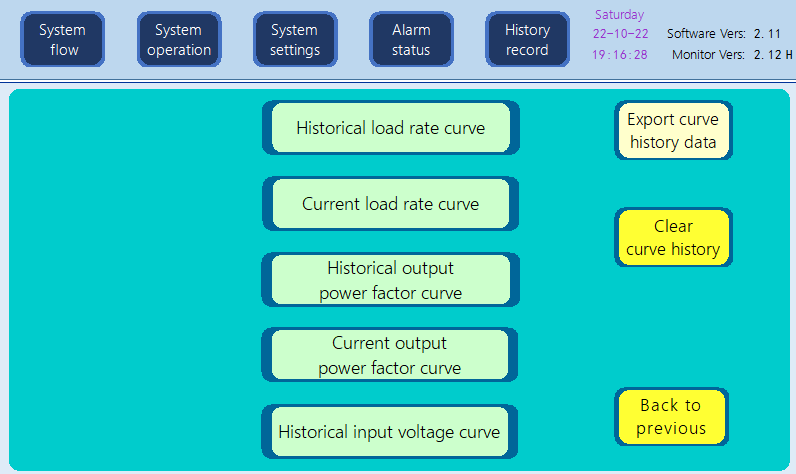

ระบบตรวจสอบอัจฉริยะ
นอกเหนือจากการแสดงข้อมูลการทำงานแบบเรียลไทม์แล้ว การตรวจสอบ HQ33 ยังสามารถสร้างโลโก้การทำงาน และแสดงบันทึกประวัติ เช่น กราฟอัตราการโหลด กราฟ PF เอาท์พุต กราฟแรงดันไฟฟ้าขาเข้า ฯลฯ ได้อีกด้วย ฟังก์ชันนี้มีประโยชน์มากสำหรับการวิเคราะห์ข้อมูลและการบำรุงรักษาระบบ
อี
-

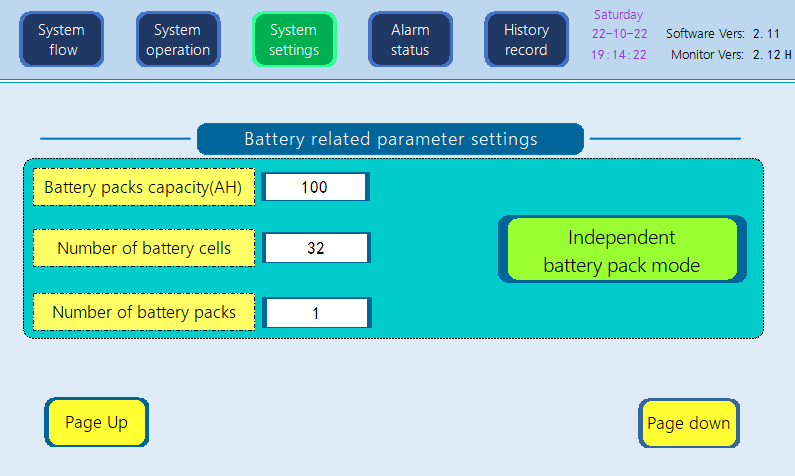

การจัดการแบตเตอรี่อัจฉริยะ BAT
Propoweress ได้พัฒนาระบบจัดการแบตเตอรี่อัจฉริยะที่เป็นเอกลักษณ์เฉพาะตัว HQ33 UPS มีความยืดหยุ่นสูงในการกำหนดค่าแบตเตอรี่ รองรับแบตเตอรี่ 29-34 ก้อน พร้อมปรับจำนวนคี่ได้ กระแสไฟชาร์จปรับได้ 10-40A UPS รองรับการสตาร์ทเย็นแบตเตอรี่ ระบบแบตเตอรี่แบบขนานทั่วไป และฟังก์ชันทดสอบการคายประจุแบตเตอรี่ ท้ายที่สุด UPS ยังรองรับแบตเตอรี่ลิเธียมอีกด้วย
ผลงาน
|
แบบอย่าง |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
ความจุ |
10 กิโลโวลต์แอมแปร์ |
20 กิโลโวลต์แอมแปร์ |
30 กิโลโวลต์แอมแปร์ |
40 กิโลโวลต์แอมแปร์ |
60 กิโลโวลต์แอมแปร์ |
80 กิโลโวลต์แอมแปร์ |
100 กิโลโวลต์แอมแปร์ |
120 กิโลโวลต์แอมแปร์ |
160 กิโลโวลต์แอมแปร์ |
200 กิโลโวลต์แอมแปร์ |
300 กิโลโวลต์แอมแปร์ |
400 กิโลโวลต์แอมแปร์ |
|
ป้อนข้อมูล |
||||||||||||
|
แรงดันไฟฟ้าที่กำหนด |
380/400/415VAC, 3 เฟส+N+PE |
|||||||||||
|
ช่วงแรงดันไฟฟ้า |
± 25% |
|||||||||||
|
ความถี่ที่กำหนด |
การตรวจจับอัตโนมัติ 50/60 เฮิรตซ์ |
|||||||||||
|
ช่วงความถี่ |
45เฮิรตซ์ ~ 65เฮิรตซ์ |
|||||||||||
|
บายพาส |
||||||||||||
|
แรงดันไฟฟ้าที่กำหนด |
380/400/415VAC, 3 เฟส+N+PE |
|||||||||||
|
ช่วงความถี่ที่กำหนด |
±15% - ± 10% - ± 20% ตั้งค่าได้บนจอแสดงผล - |
-40% - +20% ตั้งค่าได้ |
||||||||||
|
ความถี่ที่กำหนด |
50 / 60 เฮิรตซ์ |
|||||||||||
|
ช่วงความถี่ |
±2% - ± 5% ตั้งค่าได้บนจอแสดงผล - |
±2% - ±5% - ±10% - ตั้งค่าได้ ±20% |
||||||||||
|
อินเวอร์เตอร์/สวิตช์บายพาส |
<1มิลลิวินาที |
|||||||||||
|
ความจุเกินพิกัด |
150% อยู่ได้ 10 นาที - 175% อยู่ได้ 1 นาที - 200% เป็นเวลา 18 วินาที |
|||||||||||
|
เอาท์พุต |
||||||||||||
|
เอาท์พุต PF |
0.8(0.9 ทางเลือก) |
|||||||||||
|
แรงดันไฟฟ้าที่กำหนด |
380/400/415VAC, 3Ph+N+PE |
|||||||||||
|
แรงดันเฟส |
220 (200 ~ 244 V ตั้งค่าได้บนจอแสดงผล) |
|||||||||||
|
ปัจจัยยอด |
3 - 1 |
|||||||||||
|
ทีเอชดี |
โหลดเชิงเส้น <2%@100% - <4%@100% เส้นไม่เชิงเส้น |
|||||||||||
|
ความแม่นยำของแรงดันไฟฟ้า |
± 1% |
|||||||||||
|
การตอบสนองแรงดันไฟฟ้าชั่วคราว |
± 5% ＜ 10 มิลลิวินาที |
|||||||||||
|
โอเวอร์โหลด |
110%~125% นาน 10 นาที ; 150% นาน 1 นาที |
|||||||||||
|
ประสิทธิภาพของระบบ |
≥93%@100% โหลด |
|||||||||||
|
อินพุตแบตเตอรี่ |
||||||||||||
|
แรงดันไฟฟ้ากระแสตรง |
384 (ตั้งค่าได้ 360~408) |
|||||||||||
|
กระแสไฟชาร์จ |
10-40A (ตั้งค่าได้) |
|||||||||||
|
ระบบ |
||||||||||||
|
การสื่อสาร |
RS232 หรือ RS485 - มอดูบัส - |
|||||||||||
|
การทำงาน |
0 ~ 40 องศาเซลเซียส |
|||||||||||
|
ความชื้น |
0~95% - ไม่มีการควบแน่น - |
|||||||||||
|
ระดับความสูง |
<1000M ไม่มีการลดระดับ - > 1000 เมตร ลดระดับลง 1% หากเพิ่มขึ้นทุกๆ 100 เมตร |
|||||||||||
|
เสียงรบกวน |
≤65 เดซิเบล@1 เมกะเมตร |
|||||||||||
|
ทางกายภาพ |
||||||||||||
|
กว้างxลึกxสูง (มม. - |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245x855 x1900 |
1640x855 x1900 |
2265x855 x1900 |
||||||
|
น้ำหนัก - กก. - |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
*รายละเอียดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

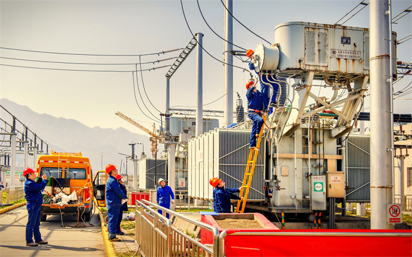

เคสสินค้า 1 โรงไฟฟ้าเป่าจี
เครื่องสำรองไฟ 40kVA แบบสามอินพุตและสามเอาต์พุตซีรีส์ Evada HQ มอบการรับประกันแหล่งจ่ายไฟที่ปลอดภัย เชื่อถือได้ เป็นมิตรต่อสิ่งแวดล้อม และประหยัดพลังงานสำหรับการจ่ายไฟฟ้าของบริษัท Baoji Power Supply

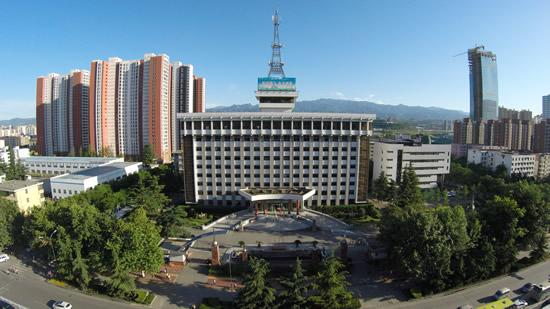

เคสสินค้า 2 โครงข่ายไฟฟ้าแห่งรัฐส่านซี
เครื่องสำรองไฟความถี่ไฟฟ้า 40kVA แบบสามอินพุตและสามเอาต์พุตซีรีส์ Evada HQ มอบแหล่งจ่ายไฟฟ้าที่ปลอดภัย เชื่อถือได้ เป็นมิตรกับสิ่งแวดล้อม และประหยัดพลังงานสำหรับการจ่ายไฟฟ้าของห้องคอมพิวเตอร์ของบริษัท Shaanxi State Grid
