ฟิลด์แอปพลิเคชัน
สถานีฐาน 5G สวิตช์ควบคุมโปรแกรมขนาดเล็ก เครือข่ายการเข้าถึง อุปกรณ์ส่งสัญญาณ การสื่อสารเคลื่อนที่ สถานีภาคพื้นดินการสื่อสารผ่านดาวเทียม อุปกรณ์จ่ายไฟการสื่อสารไมโครเวฟ
ลักษณะการทำงาน
การจัดการอัจฉริยะ
1. การจัดการแบตเตอรี่ที่สมบูรณ์แบบด้วยฟังก์ชั่น LVLD+LVBD: การชดเชยอุณหภูมิ การปรับสมดุลอัตโนมัติและการควบคุมการชาร์จแบบลอยตัว การควบคุมแรงดันไฟฟ้าอัตโนมัติ การคำนวณความจุแบตเตอรี่ การทดสอบแบตเตอรี่ออนไลน์ ฯลฯ
2.อินเทอร์เฟซการสื่อสาร RS485/แบบสัมผัสแห้ง การออกแบบป้องกันฟ้าผ่าด้านข้าง AC และ DC สำหรับพื้นที่พายุฝนฟ้าคะนอง
3. แอปเสริมสำหรับใช้งานฟังก์ชั่นการอ่านมิเตอร์ระยะไกล
4. หน่วยตรวจสอบไร้สายในตัวเพื่อให้สามารถเข้าถึงเครือข่ายตรวจสอบของผู้ใช้แต่ละรายได้ผ่าน NB-IOT
เทคโนโลยีขั้นสูง
1.เทคโนโลยีการชดเชยค่ากำลังไฟฟ้าที่ใช้งานอยู่: ค่ากำลังไฟฟ้าขาเข้า 0.99
2.ช่วงแรงดันไฟฟ้าอินพุตกว้าง: แรงดันไฟฟ้าอินพุต AC 90～290V เทคโนโลยีการสลับแบบซอฟต์บริดจ์เต็มรูปแบบ: ประสิทธิภาพโหลดเต็ม ≥ 95%
3.อุณหภูมิการทำงานกว้าง: -40℃~55℃
4.รังสีต่ำพิเศษและการออกแบบ EMC ขั้นสูง
5.มาตรฐานความปลอดภัย EN60950 และ GB4943
การออกแบบที่ยืดหยุ่น
1. เลือกเอาต์พุตโมดูล 48VDC และ 280VDC
2.IP65 เพื่อรองรับการใช้งานในการแขวนผนัง ยึดเสา การติดตั้งเหล็กฉาก ฯลฯ และรองรับการติดตั้งด้วยการติดตั้งแบบติดธง ติดตั้งแบบแบน และติดพื้น
3. การออกแบบแบบโมดูลาร์เพื่อการติดตั้งที่ง่ายดาย การใช้งานและการบำรุงรักษาที่ไม่ยุ่งยาก
4.ชุดแบตเตอรี่ LiFePo4 และขั้วต่อขยายแบตเตอรี่สำรองไว้สำหรับการขยายที่ง่ายดาย
|
ผลงาน |
|
|
|
แบบอย่าง |
HW20E-L50DC48 |
HW30E-L50DC48 |
|
ความจุ |
2000 วัตต์/48 โวลต์ ＋ 48V/50Ah |
3000 วัตต์/48 โวลต์ ＋ 48V/50Ah |
|
แรงดันไฟฟ้าขาเข้า |
176VAC ～ 264VAC |
|
|
ความถี่อินพุต |
45 เฮิรตซ์ ～ 55 เฮิรตซ์ |
|
|
ปัจจัยกำลังไฟฟ้าขาเข้า |
＞ 0.98 - โหลดที่กำหนด 30% ); 99% - โหลดที่ได้รับการจัดอันดับ 100% - |
|
|
เอาท์พุต แรงดันไฟฟ้า |
- 43VDC - 58VDC |
|
|
เอาท์พุต แรงดันไฟฟ้า การรักษาเสถียรภาพ ความแม่นยำ |
＜ ±0.6% |
|
|
ประสิทธิภาพการแปลง |
＞ 96.5% - โหลดที่กำหนด 50% ); 96% - โหลดที่ได้รับการจัดอันดับ 100% - |
|
|
จุดสูงสุด แรงดันสัญญาณรบกวนสูงสุด |
≤200มิลลิโวลต์ |
|
|
ผลกระทบจากแหล่งกำเนิด |
≤±0.1% |
|
|
เอฟเฟกต์โหลด |
≤±0.5% |
|
|
อินพุตเกิน การป้องกันแรงดันไฟฟ้า |
≥120% ของแรงดันไฟฟ้าที่กำหนด |
|
|
การป้องกันแรงดันไฟฟ้าขาเข้า |
≤80% ของแรงดันไฟฟ้าที่กำหนด |
|
|
เอาท์พุต เกิน การป้องกันกระแสไฟฟ้า |
ช่วงจำกัดกระแสเอาต์พุตสามารถปรับได้ตั้งแต่ 20% ถึง 110% ของค่าปกติ |
|
|
ไฟฟ้าลัดวงจร |
ใช่ |
|
|
การป้องกันอุณหภูมิเกิน |
ใช่ |
|
|
ระบบป้องกันฟ้าผ่า |
ทนทานต่อแรงกระแทกของคลื่นฟ้าผ่าจำลอง 8/20us, 20kA ได้ถึง 5 เท่า |
|
|
สัญญาณรบกวนระบบ |
＜ 45เดซิเบล - เอ - |
|
|
การสื่อสาร |
การสัมผัสแบบแห้ง - RS232/RS485 - NB-IOT - บลูทูธ, ไร้สาย ฯลฯ |
|
|
ระดับการป้องกัน |
IP65 |
|
|
ขนาด |
|
|
|

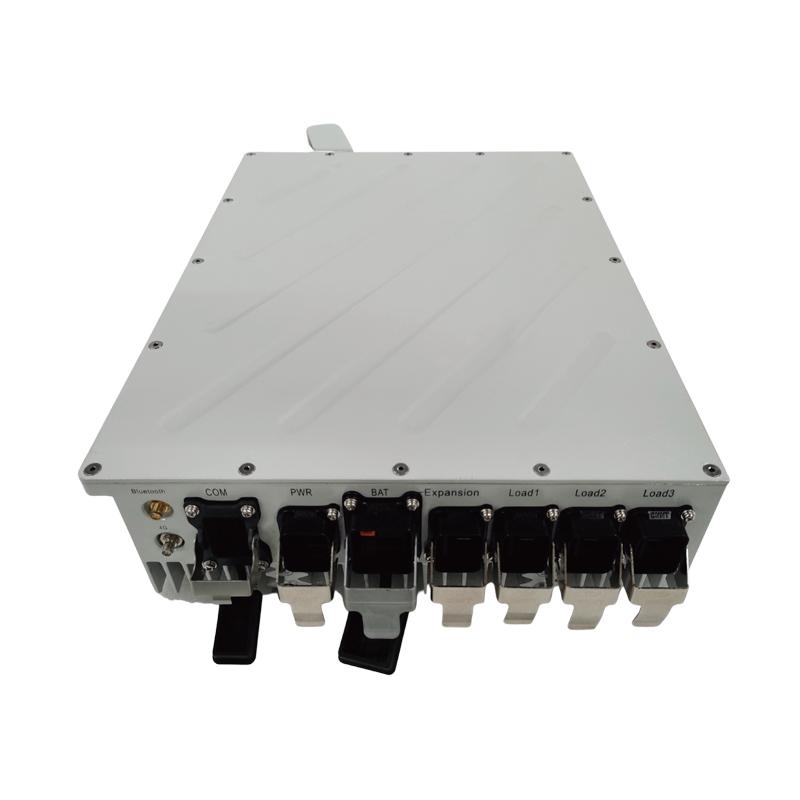

โมดูลพลังงาน |
กว้าง306มม.×ลึก98มม.×สูง410มม. |
|
|

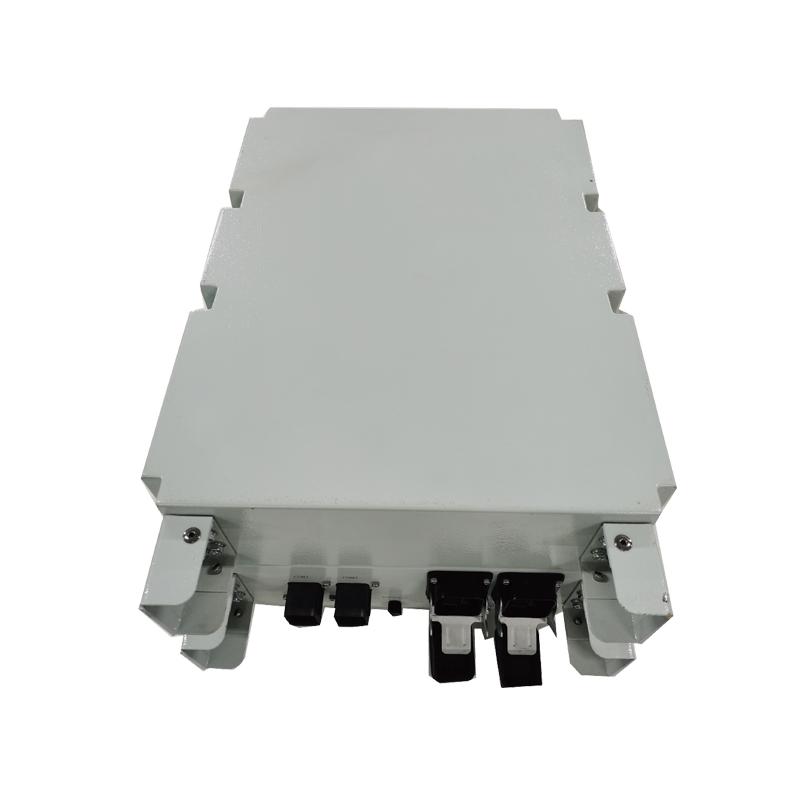

โมดูลแบตเตอรี่ |
กว้าง316มม.×ลึก220มม.×สูง410มม. |
|
|
น้ำหนัก |
|
|
|
โมดูลพลังงาน |
10.8 กก. |
|
|
โมดูลแบตเตอรี่ |
34.4 กก. |
|
|
|
|
|
|
พารามิเตอร์ |
|
|
อุณหภูมิในการทำงาน |
-40~65°C - ≥65 ℃ - เอาท์พุต พลัง การลดระดับ) |
|
อุณหภูมิในการจัดเก็บ |
-40~80°C |
|
ความชื้น |
10~95% (ไม่ควบแน่น) |
|
ความดันบรรยากาศ |
70~106 กิโลปาสคาล |
|
ระดับความสูง |
0~3000ม. |
|
โหมดทำความเย็น |
ความเย็นตามธรรมชาติ |
แอนตี้สเตติ
ค สิ่งแวดล้อม
|
รายการ |
พารามิเตอร์ |
|
เอซี ถึง ก.ย.ด. |
การ มีประสิทธิภาพ ค่า เป็น 2500โวลต์ เอซี แรงดันไฟฟ้า (การรั่วไหล ปัจจุบัน ≤ 30มิลลิแอมป์) หรือ 3535v ดีซี แรงดันไฟฟ้า กับ ของมัน จุดสูงสุด ค่า สำหรับ 1 นาที ปราศจาก การพังทลาย หรือ ส่วนโค้ง |
|
เอซี ถึง ดีซี |
การ มีประสิทธิภาพ ค่า เป็น 2500โวลต์ เอซี แรงดันไฟฟ้า (การรั่วไหล ปัจจุบัน ≤ 30มิลลิแอมป์) หรือ 3535v ดีซี แรงดันไฟฟ้า กับ ของมัน จุดสูงสุด ค่า สำหรับ 1 นาที ปราศจาก การพังทลาย หรือ ส่วนโค้ง |
|
DC ถึง ก.ย.ด. |
การ มีประสิทธิภาพ ค่า เป็น 500โวลต์ เอซี แรงดันไฟฟ้า (การรั่วไหล ปัจจุบัน ≤ 30มิลลิแอมป์) หรือ 707โวลต์ ดีซี แรงดันไฟฟ้า กับ ของมัน จุดสูงสุด ค่า สำหรับ 1 นาที ปราศจาก การพังทลาย หรือ ส่วนโค้ง |
|
ความต้านทานฉนวน |
เมื่ออุณหภูมิโดยรอบ อายุ 15 ℃ ～ 35 ℃ ความชื้นสัมพัทธ์ ≤ 90% และแรงดันทดสอบคือ DC 500V ความต้านทานฉนวนของวงจร AC, วงจร DC ถึงกราวด์ และส่วน AC ถึงส่วน DC ต้องไม่น้อยกว่า 2M Ω |
*รายละเอียดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
