ช่วงกำลังไฟฟ้า: 50-500kVA
แรงดันไฟฟ้าที่กำหนด: 380VAC/400VAC/415VAC 3P+N+PE
ความถี่ที่กำหนด: 50/60Hz
คำอธิบายผลิตภัณฑ์: การแปลงคู่, การออกแบบแบบโมดูลาร์
ความซ้ำซ้อน: การออกแบบความซ้ำซ้อน 6+1 หรือ 10+2
ดี จอแสดงผล: จอ LCD สีสัมผัสขนาด 10 นิ้ว
พี F: เอาต์พุต PF=1
1. UPS HQ-M มีคุณสมบัติที่แข็งแกร่งหลายประการเพื่อลดความเสี่ยงและทำให้ลูกค้าพึงพอใจ
2. ด้วยประสิทธิภาพของระบบสูงถึง 96.5% HQ-M UPS จึงช่วยลดค่าใช้จ่ายในการดำเนินงานของลูกค้า
3. ด้วยโมดูลขนาด 50/60 ลูกค้าสามารถกำหนดค่าได้อย่างยืดหยุ่นด้วยความจุระบบตั้งแต่ 300 ถึง 1,200KVA
4. HQ-M มาพร้อมกับอินเทอร์เฟซเครื่องจักรอัจฉริยะสำหรับมนุษย์ เหมาะกับความต้องการของแอปพลิเคชันทุกประเภท
อาร์ น่าเชื่อถือ

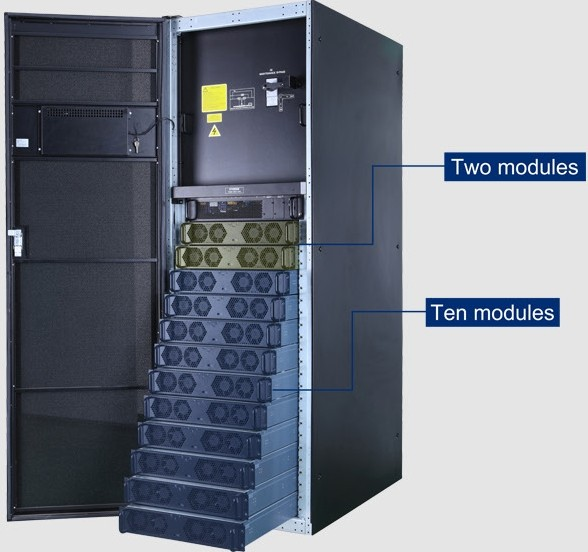

- การออกแบบซ้ำซ้อน 6+1/10+2)
การออกแบบความซ้ำซ้อนของโมดูลพลังงาน N + X ระบบสามารถให้ความสามารถในการซ้ำซ้อนได้มากถึง 20% ภายใต้โหลด 100% ซึ่งสามารถเข้าถึงระดับความพร้อมใช้งานสูงสุดของแร็คคลาส B
200kva = (10+2)*20kva โมดูล
500kva = (10+2)*50kva โมดูล
300kva = (6+1)*50kva โมดูล

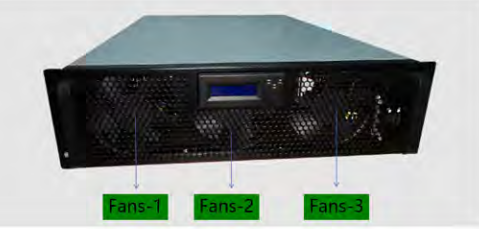

- การออกแบบซ้ำซ้อนสำหรับแฟนๆ)

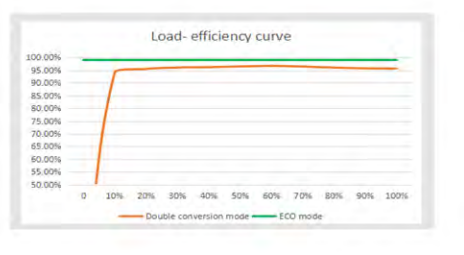

ประสิทธิภาพ
(ประสิทธิภาพสูงในโหมดการแปลงคู่)

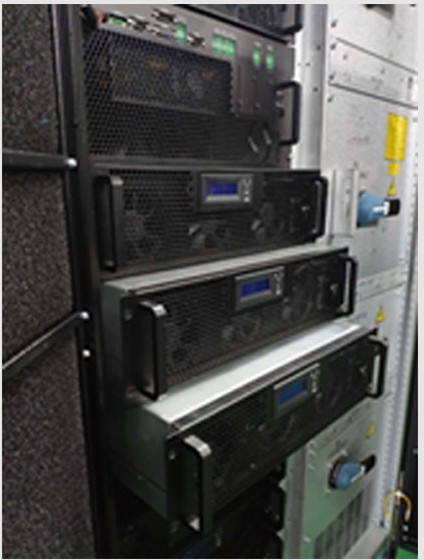

(ออกแบบโมดูลแบบ Hot Swappable ทั้งหมด)
ระบบรองรับการปรับใช้แบบเป็นระยะและการขยายกำลังการผลิตตามความต้องการเพื่อลดต้นทุนการลงทุนเริ่มต้นของลูกค้า
ทั้งโมดูลบายพาสและโมดูลพลังงานรองรับปลั๊กแบบออนไลน์ ใช้งานง่ายและปลอดภัย และ MTTR ใช้เวลาน้อยกว่า 5 นาที
ฉลาด

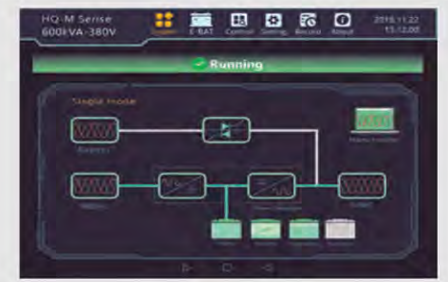

(หน้าจอสัมผัสเพื่อการควบคุมด้วยภาพ)
หน้าหลักสามารถแสดงสถานะการทำงานปัจจุบันได้โดยตรง สามารถตรวจสอบข้อมูลการทำงานของแต่ละส่วนได้จากหน้าจอ

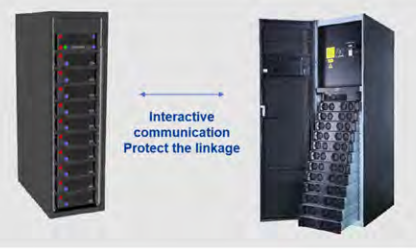

UPS สามารถโต้ตอบกับระบบ BMS แบตเตอรี่ลิเธียมแบบเรียลไทม์เพื่อการจัดการอัจฉริยะและการเชื่อมโยง UPS กับแบตเตอรี่และป้องกันไม่ให้แบตเตอรี่หลุดจากการควบคุม
|
เอ็ม โอเดล |
สำนักงานใหญ่ - เอ็ม 300/50 |
สำนักงานใหญ่ - เอ็ม 500/50 |
สำนักงานใหญ่ - เอ็ม 600/60 |
สำนักงานใหญ่ - เอ็ม 840/60 |
สำนักงานใหญ่ - เอ็ม 1000/50 |
สำนักงานใหญ่ - เอ็ม 1200/60 |
|
|
ความจุที่ได้รับการจัดอันดับ เมือง |
300 กิโลโวลต์ เอ |
500 กิโลโวลต์ เอ |
600 กิโลโวลต์ เอ |
840 กิโลโวลต์ เอ |
1,000 กิโลโวลต์ เอ |
1200 กิโลโวลต์ เอ |
|
|
โหมดพลังงาน เลอ ความจุ |
50 กิโลโวลต์แอมแปร์ |
60 กิโลโวลต์แอมแปร์ |
50 กิโลโวลต์แอมแปร์ |
60 กิโลโวลต์แอมแปร์ |
|||
|
ป้อนข้อมูล |
|||||||
|
การเดินสายไฟ วิธี |
3 พี ฮาเซ่ - เอ็น - พีอี |
||||||
|
แรงดันไฟฟ้าที่กำหนด อี |
380/400 /415VAC(สาย-สาย) |
||||||
|
ความถี่ที่ได้รับการจัดอันดับ ประสิทธิผล |
50/60 ชม. ซ |
||||||
|
แรงดันไฟฟ้า พิสัย |
304VAC - 478VAC - เส้น-เส้น - โหลดเต็ม - 304VAC - 228VAC( เส้น - เส้น - โหลด การลดระดับ เชิงเส้น จาก 100% ถึง 80% |
||||||
|
ความถี่ พิสัย |
40 เฮิรตซ์~70เฮิรตซ์ |
||||||
|
พาวเวอร์ ฟา คเตอร์ |
>0.99 |
||||||
|
ทีเอชดี |
ทีเอชดี ＜ 3 - - เชิงเส้น เต็ม โหลด - ทีเอชดี ＜ 5 - - ไม่ใช่ - เชิงเส้น เต็ม โหลด - |
||||||
|
บายปา สส. |
|||||||
|
แรงดันไฟฟ้าที่กำหนด อี |
380/400 /415VAC(แรงดันไฟฟ้าสาย) |
||||||
|
แรงดันไฟฟ้า พิสัย |
การตั้งค่าจากโรงงาน -20% - +15% - ตั้งค่าได้, ด้านบน l เลียนแบบ :+10%,+15%,+20%,+25% - ต่ำกว่า ขีดจำกัด :-10%,-15%, -20%, -30%,-40% |
||||||
|
ความถี่ พิสัย |
ตั้งค่าได้ - ±1เฮิรตซ์ - ±3เฮิรตซ์ - ±5เฮิรตซ์) |
||||||
|
โอเวอร์ล โอ๊ด ความจุ |
110% สำหรับ ยาว วิ่ง , 150% สำหรับ 200 มิลลิวินาที |
||||||
|
ค้างคาว เทอรี |
|||||||
|
แบตเตอรี่ โวลท์ อายุ |
±192 วีดีซี - 384 - 528 วีดีซี - 32 - ตั้งค่าได้ 44 บล็อก - การตั้งค่าจากโรงงาน 32 บล็อก - |
||||||
|
ชาร์กี ง ความจุ |
15%* ความสามารถรวม เมือง |
||||||
|
แรงดันไฟฟ้า ความแม่นยำ |
±1% |
||||||
|
โอ เอาท์พุต |
|||||||
|
แรงดันไฟฟ้าที่กำหนด อี |
380 วี /400 V/415V(สาย-สาย) |
||||||
|
พาวเวอร์ ฟา คเตอร์ |
1 |
||||||
|
ความถี่ที่ได้รับการจัดอันดับ ประสิทธิผล |
50/6 0เฮิรตซ์ |
||||||
|
แรงดันไฟฟ้า ความแม่นยำ |
≤±1 .0%@ โหลดสมดุล - ≤±5.0%@ โหลดไม่สมดุล |
||||||
|
ความถี่ AC อธิการบดี |
50/6 0เฮิรตซ์±0.01% |
||||||
|
ความถี่ ย การติดตาม พิสัย |
ตั้งค่าได้ - ±0.5Hz~±5Hz ; การตั้งค่าจากโรงงาน±3Hz |
||||||
|
ทีเอชดี |
ทีเอชดู ≤2% (โหลดเชิงเส้น 100%), THDu≤4% (โหลดไม่เชิงเส้น) |
||||||
|
ที สาม - เฟส เฟส ความแม่นยำ |
120°±1° |
||||||
|
เคร เซนต์ ปัจจัย |
3 :1 |
||||||
|
โอเวอร์โล โฆษณา |
＜ 105 - ระยะยาว - ＜ 110 - 60 นาที - 110 - 125 - 10 นาที - ＞ 125 - 150 - 1 นาที - ＞ 150 - 200 มิลลิวินาที |
||||||
|
ระบบ ม. |
|||||||
|
ประสิทธิภาพ |
96.5% @ โหมดการแปลงคู่ |
||||||
|
ดิส เล่น |
สุดยอด ใหญ่ สี สัมผัส หน้าจอ +ไฟ LED |
||||||
|
วี แหวน |
รองรับด้านบนและด้านล่าง |
||||||
|
สแตนดา ถนน |
ไออีซี 62040-1-1; ไออีซี 620 40-2; IEC62040-3 |
||||||
|
การป้องกัน น ระดับ |
ไอพี 2 0 |
||||||
|
ตัวเลือก ล. |
สเอ็นเอ็มพี การ์ด - มอด์บัส การ์ด - ขนาน ส่วนประกอบ - อุปกรณ์ป้องกันฟ้าผ่า, ตาข่ายกันฝุ่น, LBS, หน้าสัมผัสแห้งที่แก้ไขได้ |
||||||
|
การทำงาน เงื่อนไข |
อุณหภูมิ - 0~40 ℃； ความชื้น - 0~95% (ไม่มีการควบแน่น) |
||||||
|
เสียงดัง อี |
＜ 65 เดซิเบล @ 1 เมตร |
||||||
|
เอ ระดับความสูง |
<1000 เมตร - ไม่ลดหย่อน ＞ 1,000 เมตร ลดอัตรา 1% หากเพิ่มขึ้นทุกๆ 100 เมตร |
||||||
|
คณะรัฐมนตรี ที พิมพ์ |
6+1 ล้าน odules |
10+ 2 โมดูล |
12 เดือน ดูลส์ |
14 เดือน ดูลส์ |
20 โมดูล |
20 โมดูล |
|
|
ส ขนาด |
|||||||
|
ระบบ กว้าง x ลึก x สูง (ม. ม. - |
60 0 x 1100 x 2000 |
1,000 เอ็กซ์ 1100 x 2000 |
1600 x 900 เอ็กซ์ 2000 |
2 000 x 1100 x 2000 |
|||
|
โมดูล กว้าง x ลึก x สูง (มม.) |
440 เอ็กซ์ 720 เอ็กซ์ 130 ( 3U) |
||||||
|
ว. แปด |
|||||||
|
ซิส เทม - กก. - |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
โมดูล(k จี - |
|
3 8 |
|
||||
เคสสินค้า 1

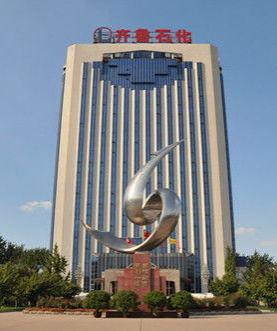

คีลู่ ปิโตรเคมี
โมดูล UPS ซีรีส์ HQ-M 250 ผลิตภัณฑ์ห้องคอมพิวเตอร์ของ พลังหญิง ศูนย์ข้อมูลพลังงานของบริษัทเราให้การรับประกันแหล่งจ่ายไฟที่เชื่อถือได้สำหรับห้องคอมพิวเตอร์ของศูนย์ข้อมูลปิโตรเคมี Qilu
