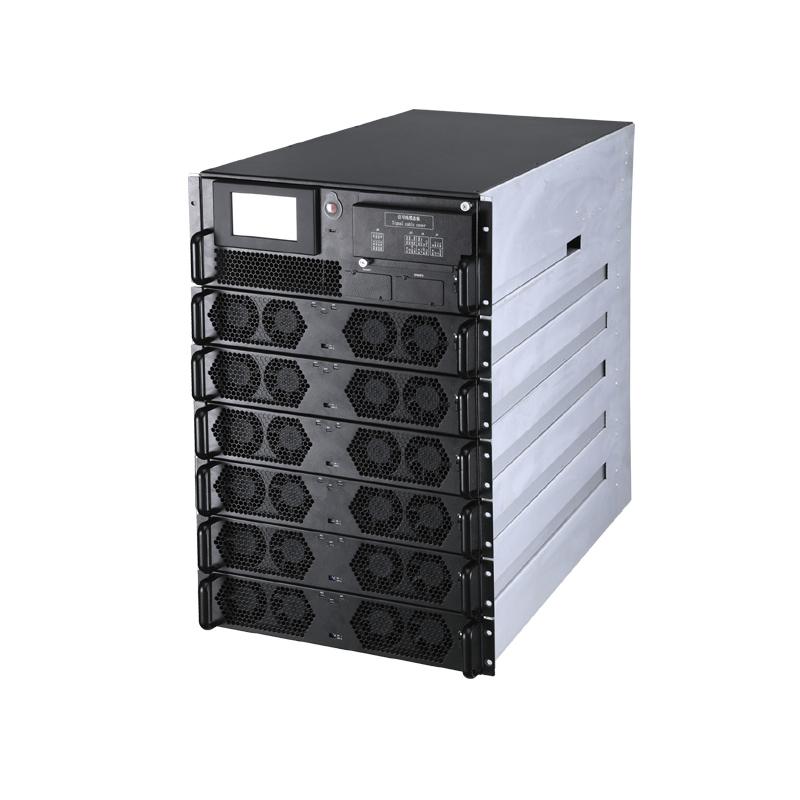

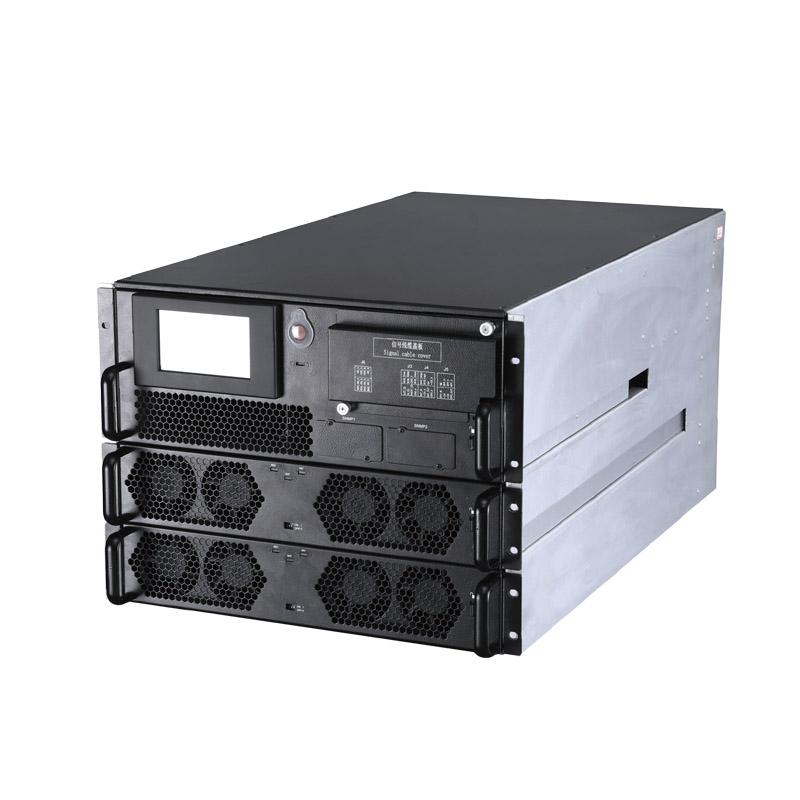

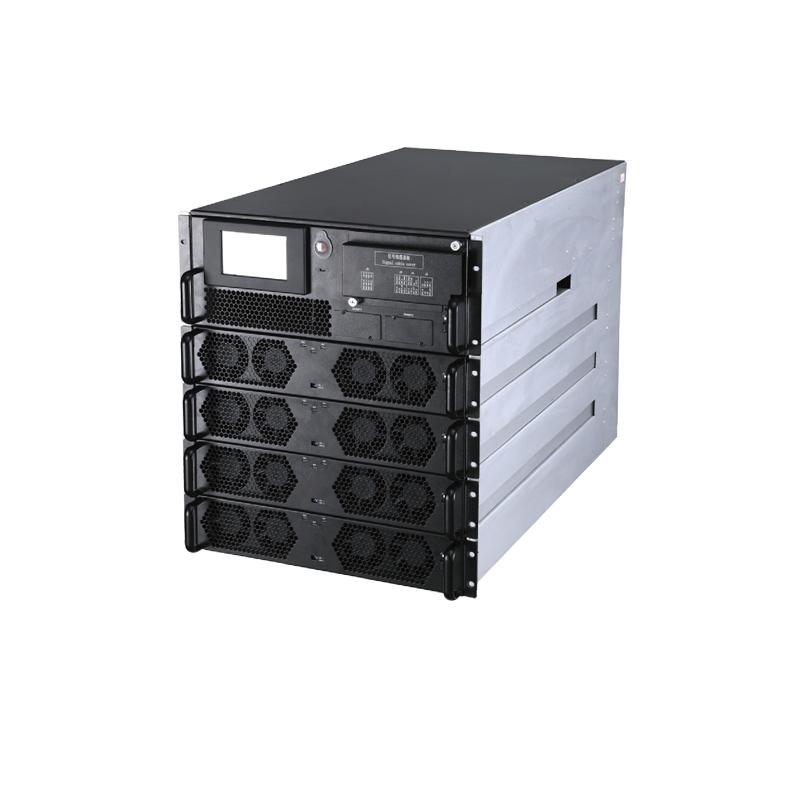

ติดตั้งบนแร็คขนาด 19 ฟุต พร้อมระบบแปลงไฟฟ้าแบบคู่ออนไลน์ ช่วงกำลังไฟฟ้าของระบบ 20kVA - 150Kva โมดูลกำลังไฟฟ้า 20K/25K ขนาดความสูง 2U แรงดันไฟขาออก PF คือ 1
การใช้งาน: การเงิน โทรคมนาคม การศึกษา โรงพยาบาล การขนส่งและอุปกรณ์เครือข่ายอื่น ๆ ศูนย์ข้อมูล
เชื่อถือได้: นำการออกแบบ DSP 1 + 1 มาใช้เพื่อปรับปรุงการทำงานของระบบและความเร็วในการตอบสนอง
มีประสิทธิภาพ: ประสิทธิภาพของระบบสูงถึง 96% อัตราส่วนความหนาแน่นพลังงานสูง ความสูง 2U สำหรับโมดูล
ยืดหยุ่นได้: อนุญาตให้โมดูล 2/4/6*20/25KVA มีความจุที่แตกต่างกันสำหรับระบบ
ส อิมเมจ: การออกแบบการติดตั้งแบบฝังสำหรับตู้ขนาดมาตรฐาน 19 นิ้ว โดยบูรณาการกับโมดูลจ่ายไฟ แบตเตอรี่ การตรวจสอบในตู้เดียวตั้งแต่ 20KVA ถึง 150KVA
ผลงาน
|
แบบอย่าง |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
ความจุที่กำหนด |
40 กิโลโวลต์แอมแปร์ |
80 กิโลโวลต์แอมแปร์ |
100 กิโลโวลต์แอมแปร์ |
125 กิโลโวลต์แอมแปร์ |
150 กิโลโวลต์แอมแปร์ |
|
ความจุของโมดูลพลังงาน |
20 กิโลโวลต์แอมแปร์ |
20 กิโลโวลต์แอมแปร์ |
25 กิโลโวลต์แอมแปร์ |
25 กิโลโวลต์แอมแปร์ |
25 กิโลโวลต์แอมแปร์ |
|
ป้อนข้อมูล |
|||||
|
วิธีการเดินสายไฟ |
3 เฟส+N+PE |
||||
|
แรงดันไฟฟ้าที่กำหนด |
380/400/415VAC (สาย-สาย) |
||||
|
ความถี่ที่กำหนด |
50/60 เฮิรตซ์ |
||||
|
ช่วงแรงดันไฟฟ้า |
304VAC ～ 478VAC - เส้น-เส้น - โหลดเต็ม - 304VAC ～ โหลด 228VAC (แบบเส้นตรง) ลดระดับเชิงเส้นจาก 100% ถึง 80% |
||||
|
ช่วงความถี่ |
40เฮิรตซ์~70เฮิรตซ์ |
||||
|
ปัจจัยกำลัง |
>0.99 |
||||
|
ทีเอชดี |
ทีเอชดีไอ ＜ 3 - โหลดเต็มเชิงเส้น - ทีเอชดีไอ ＜ 5 - โหลดเต็มแบบไม่เชิงเส้น - |
||||
|
บายพาส |
|||||
|
แรงดันไฟฟ้าที่กำหนด |
380/400/415VAC (แรงดันไฟฟ้าสาย) |
||||
|
ช่วงแรงดันไฟฟ้า |
การตั้งค่าจากโรงงาน -20% ～ +15% - ตั้งค่าได้ ขีดจำกัดบน: +10%, +15%, +20%, +25% - ขีดจำกัดล่าง: -10%, -15%, -20%, -30%, -40% |
||||
|
ช่วงความถี่ |
ความถี่ที่กำหนด 50/60Hz - สามารถตั้งค่าช่วงความถี่ได้ ±1Hz - ±3เฮิรตซ์ - ±5เฮิรตซ์ |
||||
|
ความสามารถในการรับน้ำหนักเกิน |
110% สำหรับระยะยาว - >150% เป็นเวลา 200 มิลลิวินาที |
||||
|
แบตเตอรี่ |
|||||
|
แรงดันไฟแบตเตอรี่ |
±192 โวลต์ดีซี - 360 ～ 528 โวลต์ดีซี - 30 ～ ตั้งค่าได้ 44 บล็อก - ค่าเริ่มต้นคือ 32 บล็อก - |
||||
|
ความจุในการชาร์จ |
ความจุพลังงานรวม 15%* |
||||
|
ความแม่นยำของแรงดันไฟฟ้า |
±1% |
||||
|
เอาท์พุต |
|||||
|
แรงดันไฟฟ้าที่กำหนด |
380V/400V/415V(สาย-สาย) |
||||
|
ความถี่ที่กำหนด |
50/60 เฮิรตซ์ |
||||
|
ปัจจัยกำลัง |
1 |
||||
|
ความแม่นยำของแรงดันไฟฟ้า |
≤±1.0%@ โหลดสมดุล - ≤±5.0%@ โหลดไม่สมดุล |
||||
|
ความแม่นยำของความถี่ |
50/60Hz±0.01% |
||||
|
ช่วงการติดตามความถี่ |
ตั้งค่าได้ - ±0.5Hz~±5Hz ;±3Hz |
||||
|
ทีเอชดี |
THDu≤2% (โหลดเชิงเส้น 100%), THDu≤4% (โหลดไม่เชิงเส้น) |
||||
|
ความแม่นยำของเฟสสามเฟส |
120°±1° |
||||
|
ปัจจัยยอด |
3:1 |
||||
|
โอเวอร์โหลด |
＜ 105 - ระยะยาว ; 110 - 60 นาที - 110 ～ 125 - 10 นาที ; 125 ～ 150 - 1 นาที ; 150 - 200 มิลลิวินาที |
||||
|
ระบบ |
|||||
|
ประสิทธิภาพของระบบ |
โหมดการแปลงคู่ 95%@ - ≥98%@โหมด ECO |
||||
|
แสดง |
หน้าจอสัมผัส LCD |
||||
|
การเดินสายไฟ |
รองรับด้านล่างใน |
||||
|
ภาษา |
จีน, อังกฤษ; ตัวเลือก: รัสเซีย, อิตาลี, สเปน, เยอรมัน ฯลฯ |
||||
|
ระดับการป้องกัน |
ไอพี20 |
||||
|
การสื่อสาร |
การ์ด RS232/RS485/SNMP - ไม่จำเป็น - / การสัมผัสแบบแห้ง (ทางเลือก) |
||||
|
สภาพการทำงาน |
อุณหภูมิ - 0~40 ℃ ； ความชื้น - 0~95% (ไม่มีการควบแน่น) |
||||
|
เสียงรบกวน |
<60dB@1 เมตร |
||||
|
ระดับความสูง |
<1000 เมตร ลดระดับ ＞ 1,000 เมตร ลดอัตรา 1% หากเพิ่มขึ้นทุกๆ 100 เมตร |
||||
|
ประเภทตู้ |
2 โมดูล |
4 โมดูล |
6 โมดูล |
||
|
ขนาด |
|||||
|
ระบบ ม. กว้าง x ลึก x สูง (มม.) |
482.6 x 800 x353.2(8U) |
482.6 x 800 x 531(12U) |
482.6 x 900 x 800(18U) |
||
|
โมดูล กว้าง x ลึก x สูง (มม.) |
440 x 690 x 86 (2U) |
||||
|
น้ำหนัก |
|||||
|
ระบบ(กก. - |
37 |
47 |
72 |
||
|
โมดูล(กก. - |
25 |
||||
*รายละเอียดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
