ความจุ: สวิตช์ 30-1000A
โหมด
แหล่งจ่ายไฟ
คุณสมบัติ: ผสานรวมเข้ากับพลังงานสื่อสาร ระบบจ่ายไฟ AC และ DC; เครื่องแปลงกระแสไฟฟ้าแบบโมดูลาร์พร้อมฟังก์ชันเปลี่ยนได้ทันที; ใช้งานร่วมกับแบตเตอรี่ LiFePO4 และแบตเตอรี่ตะกั่วกรด

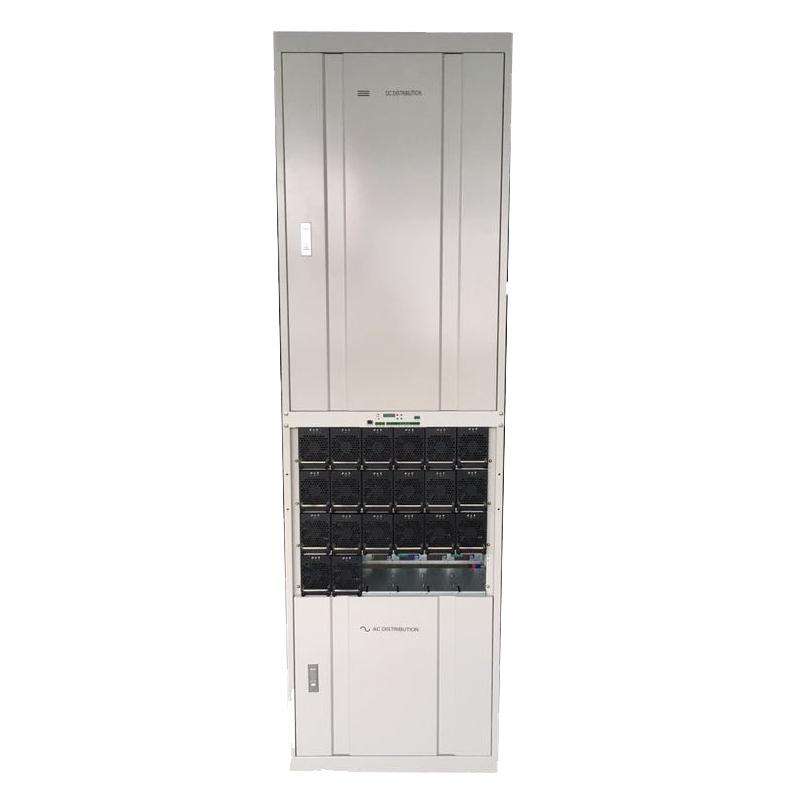

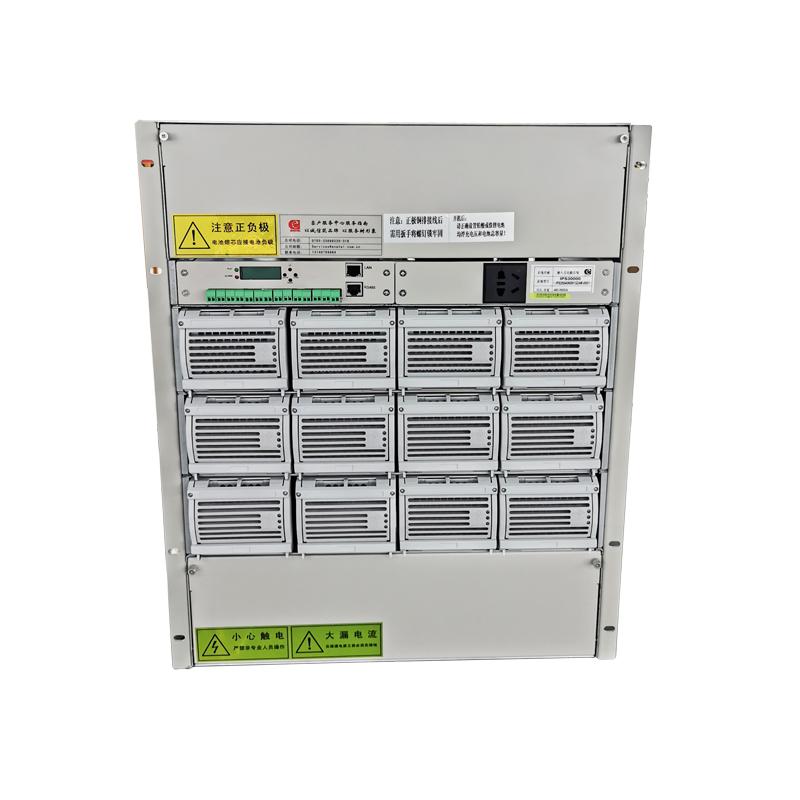

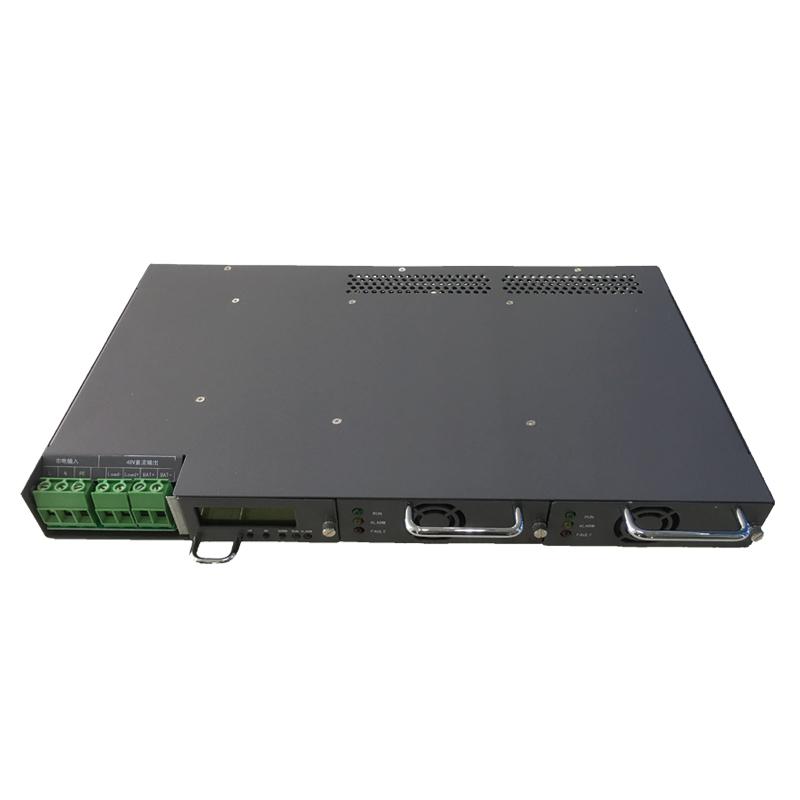

คำอธิบาย: ซีรีส์ E48 เป็นแหล่งจ่ายไฟแบบสวิตช์โหมดสำหรับโทรคมนาคมที่มีความจุตั้งแต่ 30A ถึง 1,000A
ฟิลด์แอปพลิเคชัน
สถานีฐาน ศูนย์สวิตช์ขนาดเล็กและขนาดกลาง การสื่อสารเครือข่ายคลื่น การสื่อสารผ่านดาวเทียม การสื่อสารข้อมูล ศูนย์ข้อมูล ฯลฯ
ลักษณะการทำงาน
ความน่าเชื่อถือสูง
1. ช่วงอินพุตไฟหลักกว้างพิเศษ: เหมาะสำหรับสภาพแวดล้อมกริดที่รุนแรง
2. การจัดการแบตเตอรี่ที่สมบูรณ์แบบ: ด้วยฟังก์ชั่นการชดเชยอุณหภูมิ การปรับสมดุลอัตโนมัติ
การควบคุมการชาร์จแบบลอยตัว การควบคุมแรงดันไฟฟ้าอัตโนมัติ การคำนวณความจุของแบตเตอรี่ และการทดสอบแบตเตอรี่ออนไลน์
3. นำเทคโนโลยีการควบคุม CPU ขั้นสูงและไมโครโปรเซสเซอร์หลายตัวมาใช้เพื่อทำให้แหล่งจ่ายไฟแบบสวิตชิ่งมีเสถียรภาพและเชื่อถือได้มากขึ้น
การออกแบบที่ยอดเยี่ยม
1. โมดูลวงจรเรียงกระแสใช้เทคโนโลยีแบบเปลี่ยนได้แบบไม่ทำลายเพื่อให้มีเวลาเปลี่ยนได้ในเวลาไม่ถึง 1 นาที
2. เข้ากันได้กับแบตเตอรี่ LiFePO4 และแบตเตอรี่ตะกั่วกรดสำหรับสถานการณ์การใช้งานที่แตกต่างกัน
3. เทคโนโลยีการแก้ไขค่ากำลังไฟฟ้าแบบควบคุมดิจิทัลพร้อมค่ากำลังไฟฟ้าขาเข้า 0.99 เพื่อหลีกเลี่ยงมลพิษต่อระบบไฟฟ้า
การปกป้องที่สมบูรณ์แบบ
1. พร้อมการป้องกันแรงดันไฟฟ้าขาเข้าและขาออกเกิน การป้องกันแรงดันไฟฟ้าขาออกต่ำ การป้องกันไฟฟ้าลัดวงจร การป้องกันกระแสเกิน การป้องกันฟ้าผ่า การป้องกันสัญญาณเตือนความผิดพลาดของพัดลม การแสดงข้อผิดพลาด การจัดเก็บบันทึกสัญญาณเตือนประวัติ และฟังก์ชันอื่นๆ เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ของอุปกรณ์โหลด

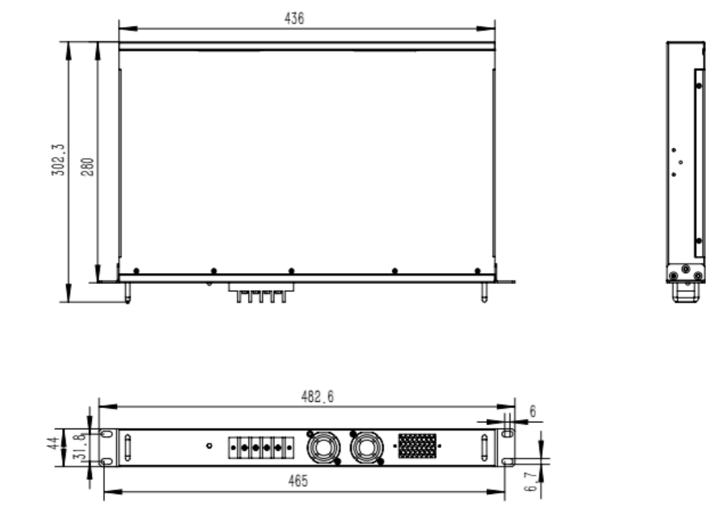

ขนาด:
ผลงาน
|
1.อินพุต |
|||||
|
รายการ |
พารามิเตอร์ |
หน่วย |
หมายเหตุ |
||
|
ช่วงแรงดันไฟฟ้าขาเข้า |
เริ่ม 140—290 |
แวค |
ช่วงแรงดันไฟฟ้าขาเข้าคือแรงดันไฟฟ้าเฟสของไฟฟ้ากระแสสลับสามเฟส และแรงดันไฟฟ้าเริ่มต้นระบบจะต้องมากกว่าหรือเท่ากับ 140vac |
||
|
วิ่ง 90-290 |
|||||
|
แรงดันไฟฟ้าที่กำหนด |
220 |
แวค |
แรงดันเฟส |
||
|
ความถี่แรงดันไฟฟ้า |
43—67 (ค่าทั่วไปคือ 50/60) |
เฮิรตซ์ |
|||
|
พีเอฟ |
≥0.99 |
สภาพการทำงานเต็มโหลด |
|||
|
2.เอาต์พุต |
|||||
|
รายการ |
พารามิเตอร์ |
หน่วย |
หมายเหตุ |
||
|
แรงดันไฟฟ้าที่กำหนด |
-53.5 |
วีดีซี |
อินพุต 220Vac |
||
|
ช่วงแรงดันไฟฟ้า |
-42 ~ -58 |
วีดีซี |
ปรับได้โดยการเฝ้าติดตาม (เงื่อนไขการทดสอบ: ไม่มีโหลด) |
||
|
ความจุโมดูลเดี่ยว |
30 หรือ 50 |
เอ |
การกำหนดค่าที่ยืดหยุ่นตามความต้องการ |
||
|
กระแสเอาต์พุต |
30 ~ 1000 |
เอ |
ภายใต้เงื่อนไขเอาต์พุตที่ได้รับการจัดอันดับ เอาต์พุต 300A รับประกันที่อินพุต 90-176vac |
||
|
ระลอกคลื่นเอาต์พุตและสัญญาณรบกวน |
≤200 |
เอ็มวีพี-พี |
แบนด์วิดท์ของออสซิลโลสโคปจะต้องเป็น 20MHz และหัววัดจะต้องต่อขนานกับตัวเก็บประจุ 10u + 104 |
||
|
การหน่วงเวลาเอาต์พุตเมื่อเปิดเครื่อง |
3 ~ 8 |
ส |
อินพุต 220VAC อินพุต AC คำนวณภายหลัง คอนแทคเตอร์ AC ถูกดึงเข้า -
|
||
|
ความแม่นยำในการรักษาเสถียรภาพแรงดันไฟฟ้า |
≤±1% |
||||
|
เสียงรบกวน
|
แรงดันสัญญาณรบกวนบรอดแบนด์ |
≤100 |
มิลลิโวลต์ |
3.4—150 กิโลเฮิรตซ์ |
|
|
≤30 |
มิลลิโวลต์ |
150—30 เมกะเฮิรตซ์ |
|||
|
ดัชนี |
โทรศัพท์ น้ำหนัก แรงดันไฟฟ้ารบกวน |
≤2 |
มิลลิโวลต์ |
||
|
พลวัต การตอบสนอง |
เกินกำหนด แอมพลิจูด |
△ วี - ≤5 |
%Vo |
25%—50%—25% หรือ 50%—75%—50% การเปลี่ยนแปลงโหลด |
|
|
การกู้คืน เวลา |
△ ที - ≤500 |
ไมโครเอส |
|||
|
ความไม่สมดุลของการแบ่งปันในปัจจุบัน |
≤5% |
โมดูลขนาน 50%—100% เอาท์พุตที่ได้รับการจัดอันดับ - โมดูลพลังงานสามารถทำงานแบบขนานได้ - |
|||
|
ค่าสัมประสิทธิ์อุณหภูมิ |
±0.02 |
- ℃ |
|||
|
ประสิทธิภาพเอาต์พุต |
≥92% |
220Vac/ โหลดที่กำหนด (ทั่วไป) |
|||
|
≥87% |
110VAC/โหลดที่กำหนด |
||||
|
3. จุดเตือนภัยและการป้องกัน |
|||||
|
รายการ |
พารามิเตอร์ |
หน่วย |
หมายเหตุ |
||
|
การตัดแรงดันไฟฟ้าเข้าระบบเกิน |
298±5 |
แวค |
การกู้คืนอัตโนมัติ จุดกู้คืน 290V±5V |
||
|
การป้องกันแรงดันไฟฟ้าเกินอินพุตโมดูล |
≥300 |
แวค |
เอาท์พุต 0A - การทดสอบตัวควบคุมแรงดันไฟฟ้า ACSOURCE+ - |
||
|
ระบบอินพุตตัดแรงดันไฟฟ้าต่ำ |
68±5 |
แวค |
การกู้คืนอัตโนมัติ จุดกู้คืน 136V±5V |
||
|
4. ลักษณะทางกายภาพ |
|||||
|
ขนาดและน้ำหนักขึ้นอยู่กับขนาดของโมดูลจ่ายไฟและความจุของโมดูลจ่ายไฟ |
|||||

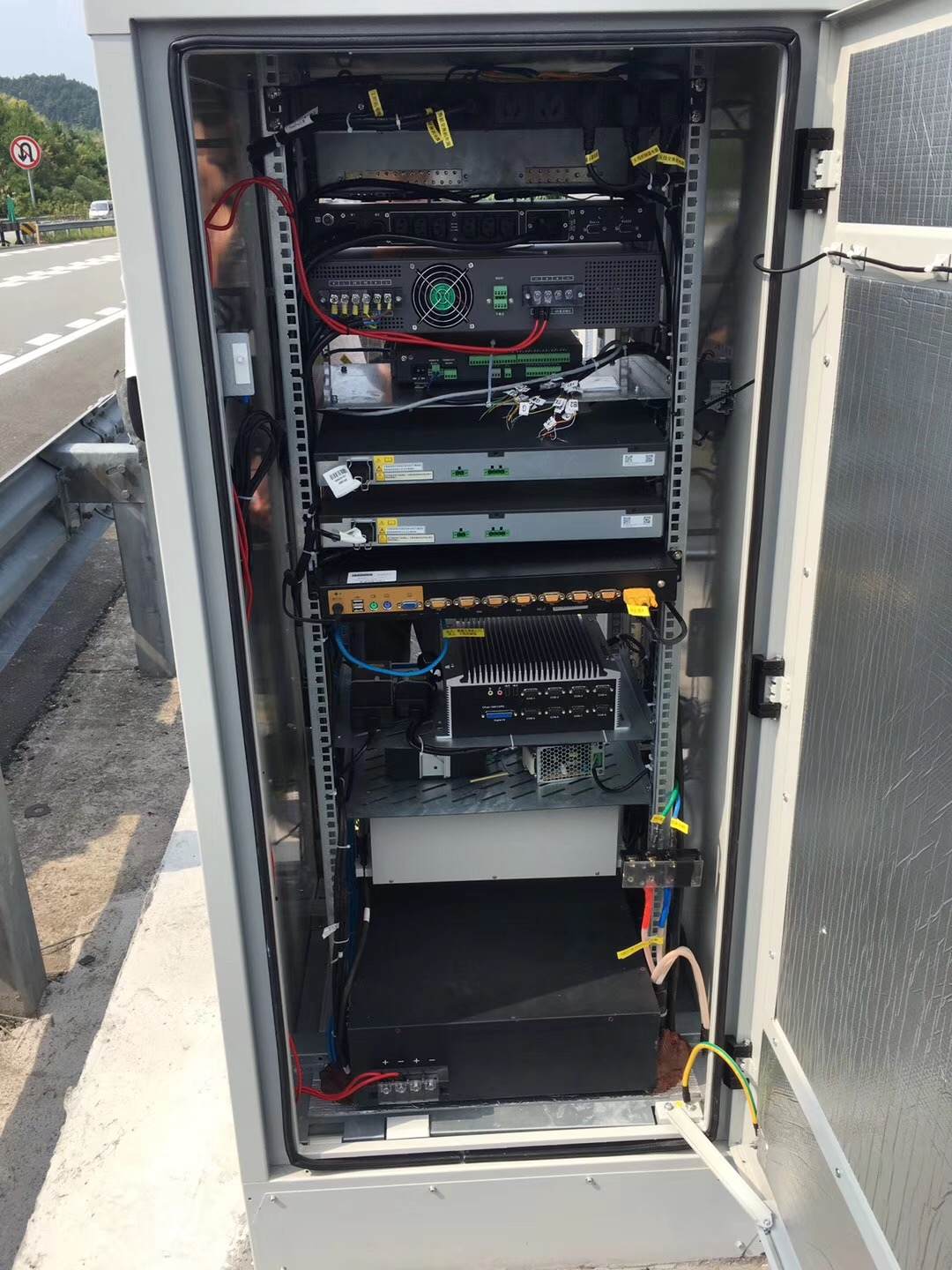

เคสสินค้า 1
ผู้ใช้ใช้ Evada E4890-3U เพื่อจ่ายไฟให้กับอุปกรณ์ส่งสัญญาณออปติคอล ตระหนักถึงฟังก์ชั่นซ้ำซ้อน N+1 และปรับปรุงความน่าเชื่อถือและความเสถียรของแหล่งจ่ายไฟ
